双作用油缸

项目	参数	备注
安装距mm	748±3	/
行程mm	362±2	/
上下安装孔mm	上：φ25（+0.5/0）下：φ35(+0.5/0)	/
对外接口	M12x1.5-6g	/
重量kg	10.3	/

产品型号 : H4502C02002A0、 H4502C02003A0

产品描述 : 商用车驾驶室翻转油缸（非差动双缸）

适用车型 : 福田戴姆勒（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②非差动式举升油缸，系统举升压力小；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

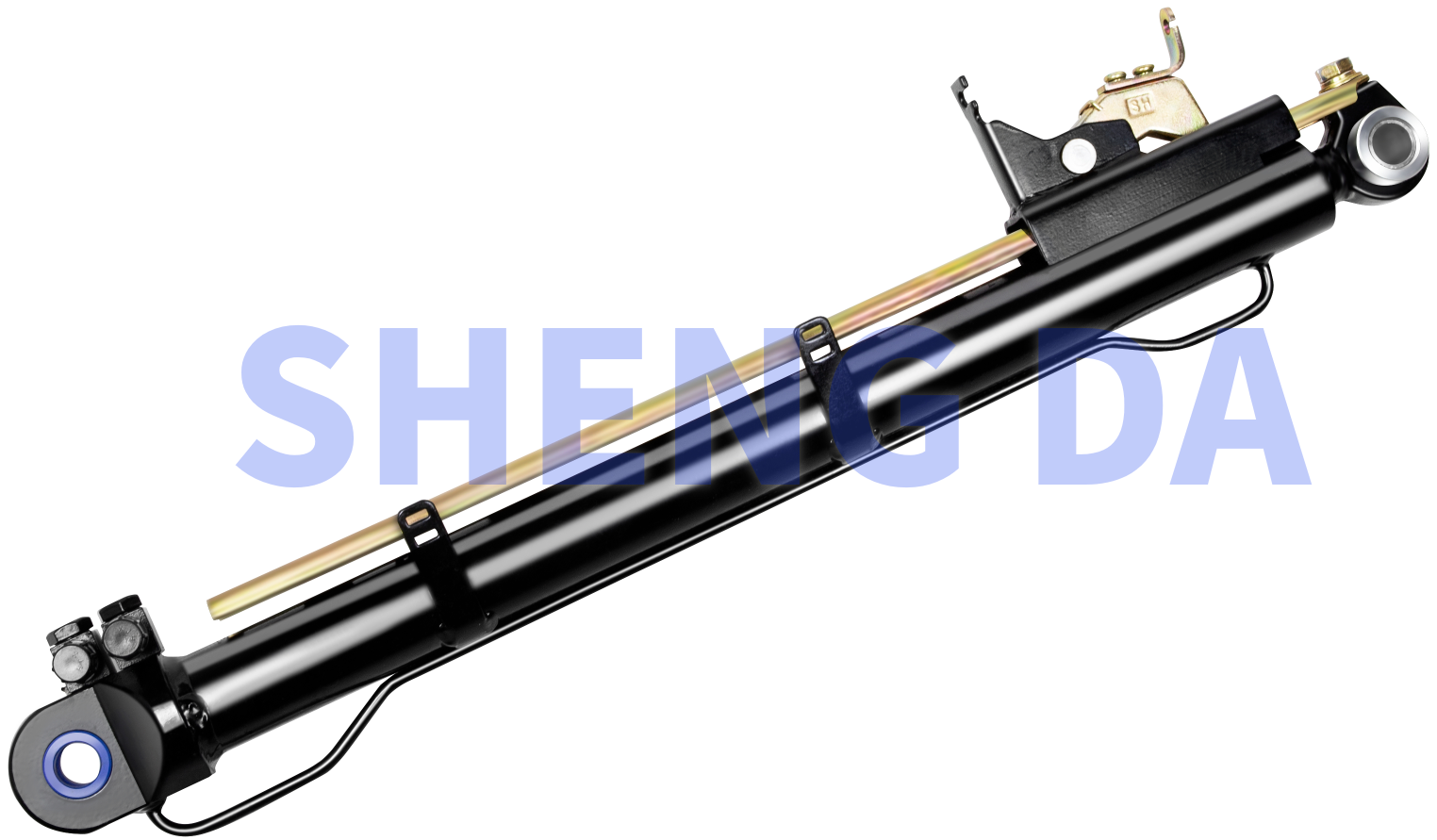

项目	参数	备注
安装距mm	740±3	/
行程mm	721±2	/
上下安装孔mm	上：φ16（+0.3/+0.1）下：φ25+0.1	/
对外接口	快插式结构	/
重量	11.83	/

产品型号 : 811W41723-6020/2

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 济南重汽汕德卡C7车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④快插式连接管路方式，便于拆装管路；

⑤驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

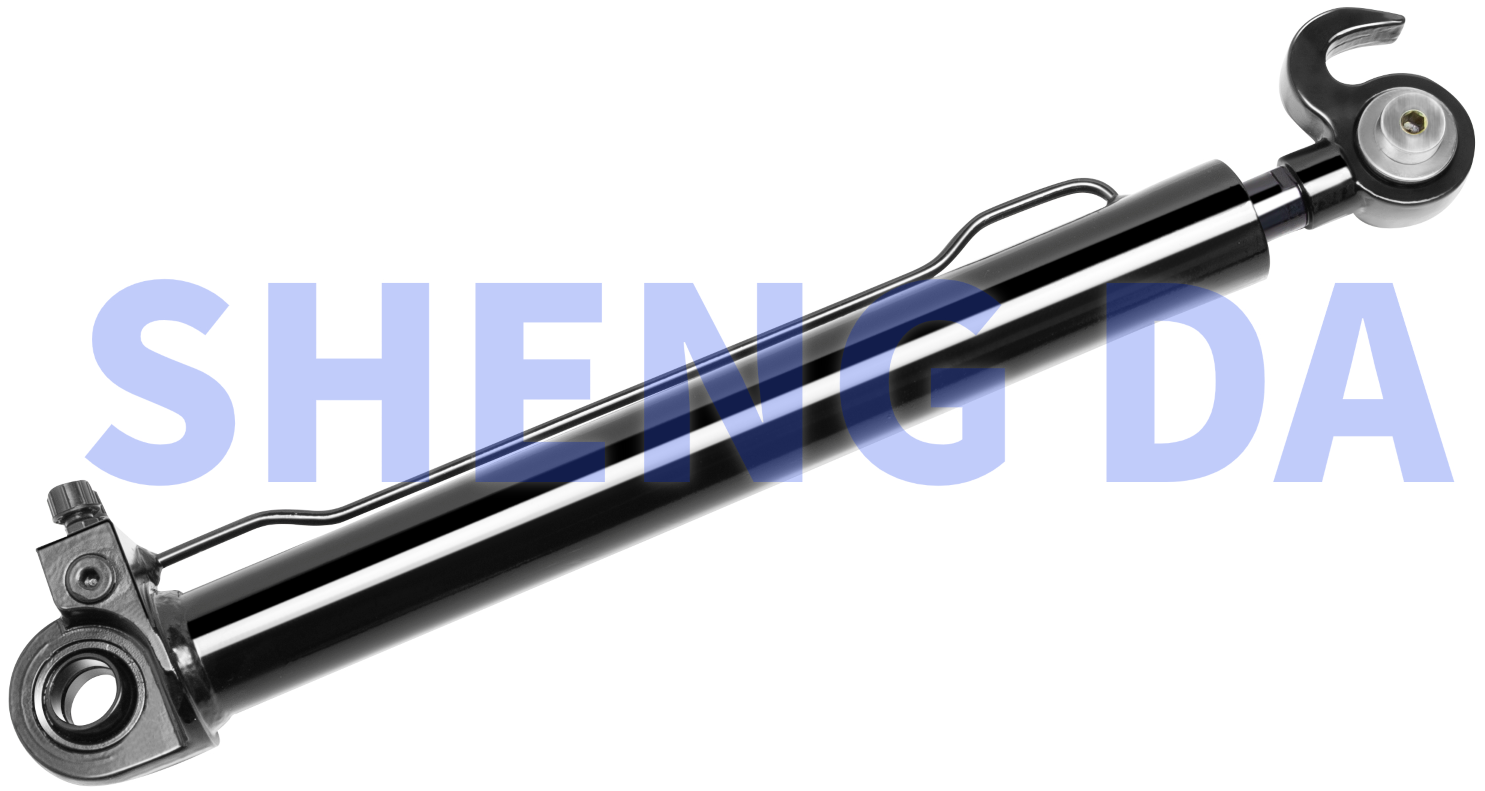

项目	参数	备注
安装距mm	401.5±4	/
行程mm	262.5±4	/
上下安装孔mm	上：φ16（+0.3/+0.1）下：φ35±0.2	/
对外接口	M12x1.5-6g	/
重量kg	8.27	/

产品型号 : WG9719820004/3

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 济南重汽Howo车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

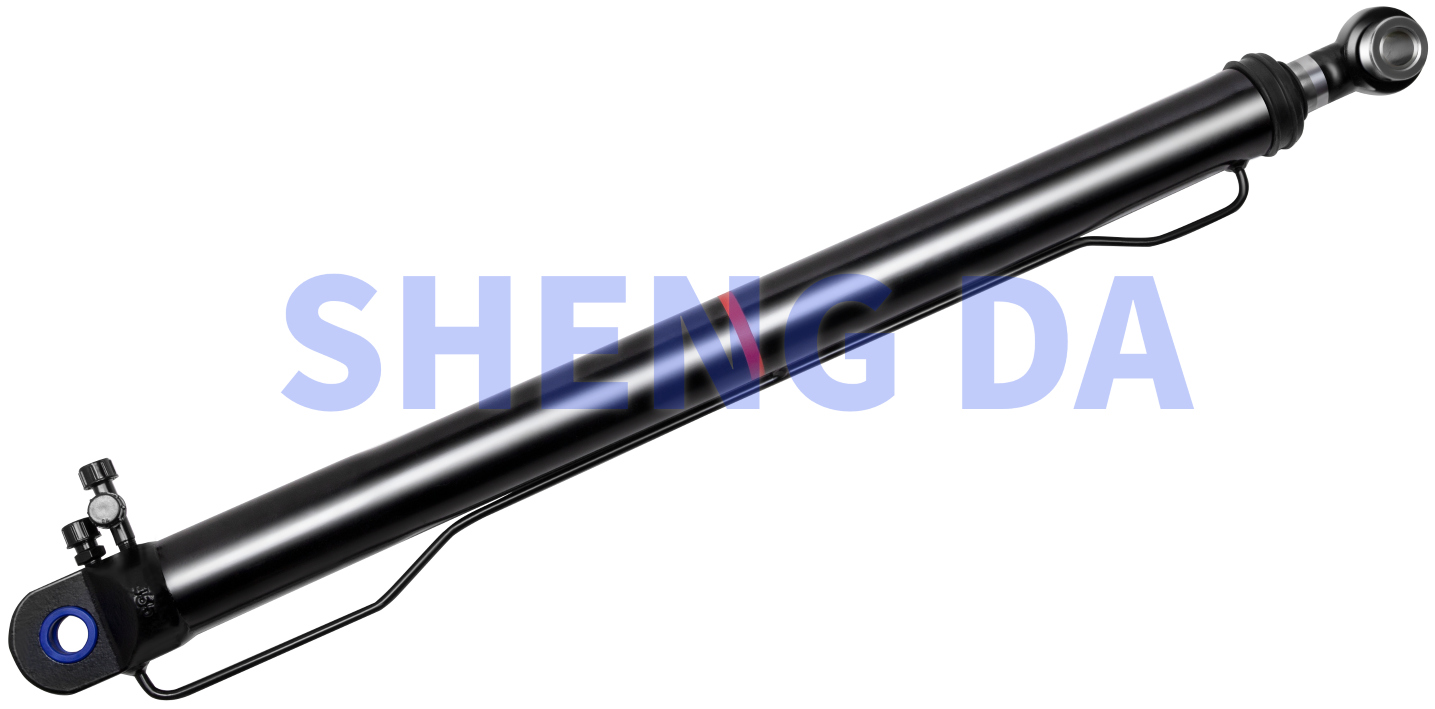

项目	参数	备注
安装距mm	720±3	/
行程mm	474±3	/
上下安装孔mm	上: φ20 (+0.5/0) 下: φ20 (+0.5/0)	/
对外接口	M14×1.5-6g	/
重量Kg	9.6	/

产品型号 : 5003910-C5100

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 东风D560车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④设有二级机械限位结构；

⑤驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

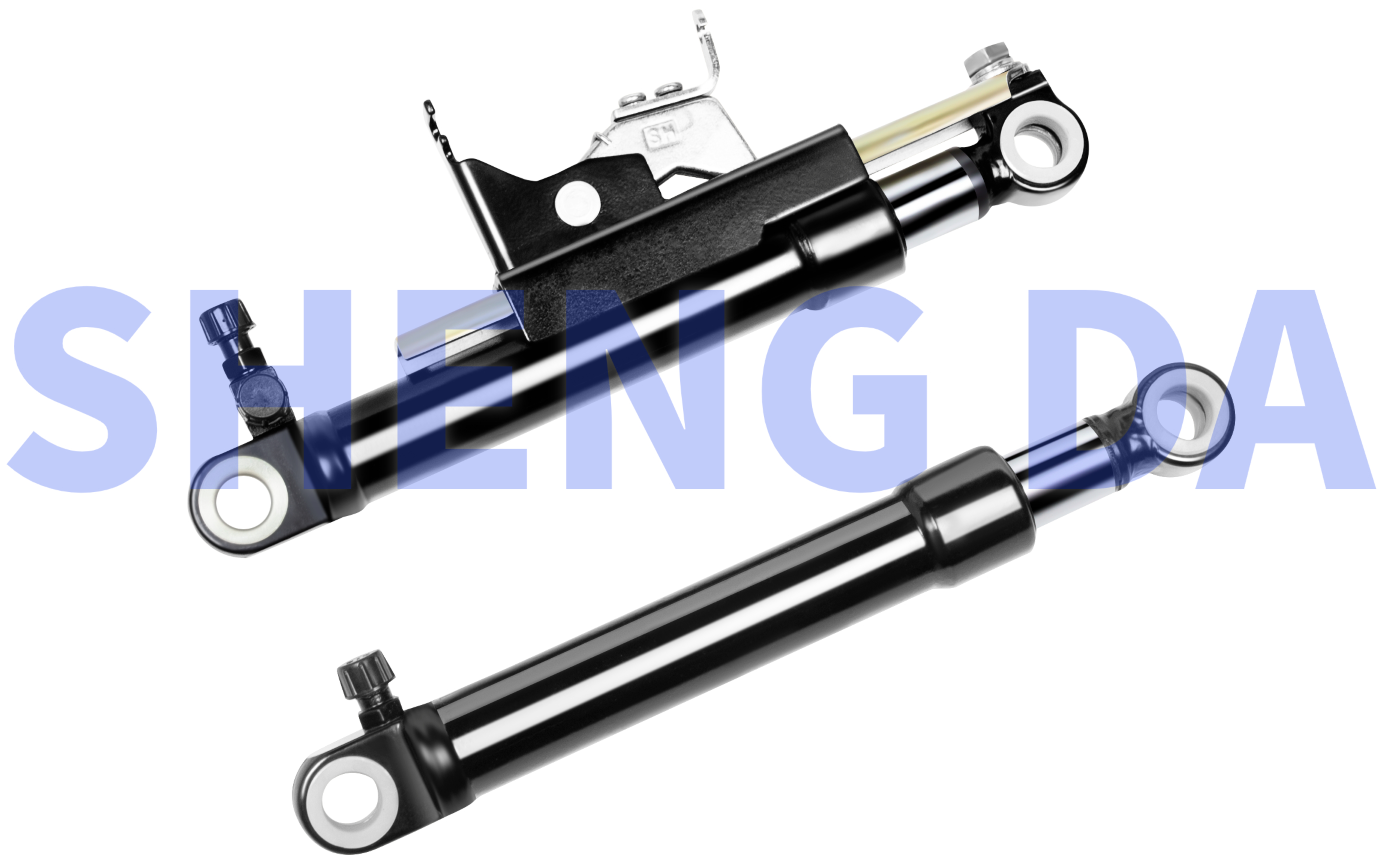

项目	参数	备注
安装距mm	520±3	/
行程mm	350±2	/
上下安装孔mm	上：R9弧形下：φ25（+0.5/0）	/
对外接口	M14x1.5-6g	/
重量kg	10	/

产品型号 : Sz182000788

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 陕汽M3000车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③环形槽机械浮动原理，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

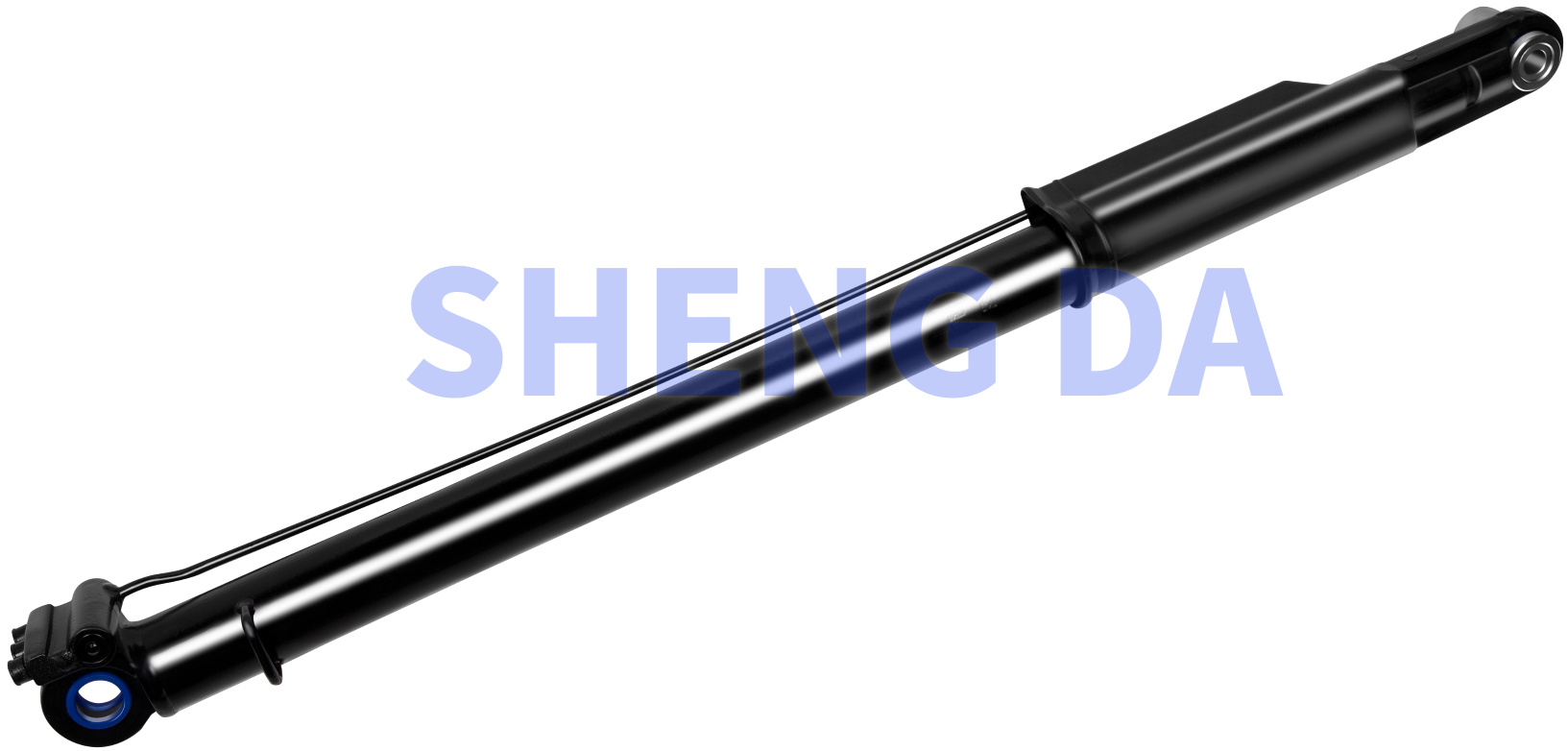

项目	参数	备注
安装距mm	760±3	/
行程mm	550±250	/
上下安装孔mm	上：φ25（+0.5/0）下：φ25（+0.5/0）	/
对外接口	M12x1.5-6g	/
重量kg	9.8	/

产品型号 : WG9525820140/3

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 济南重汽MAX车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

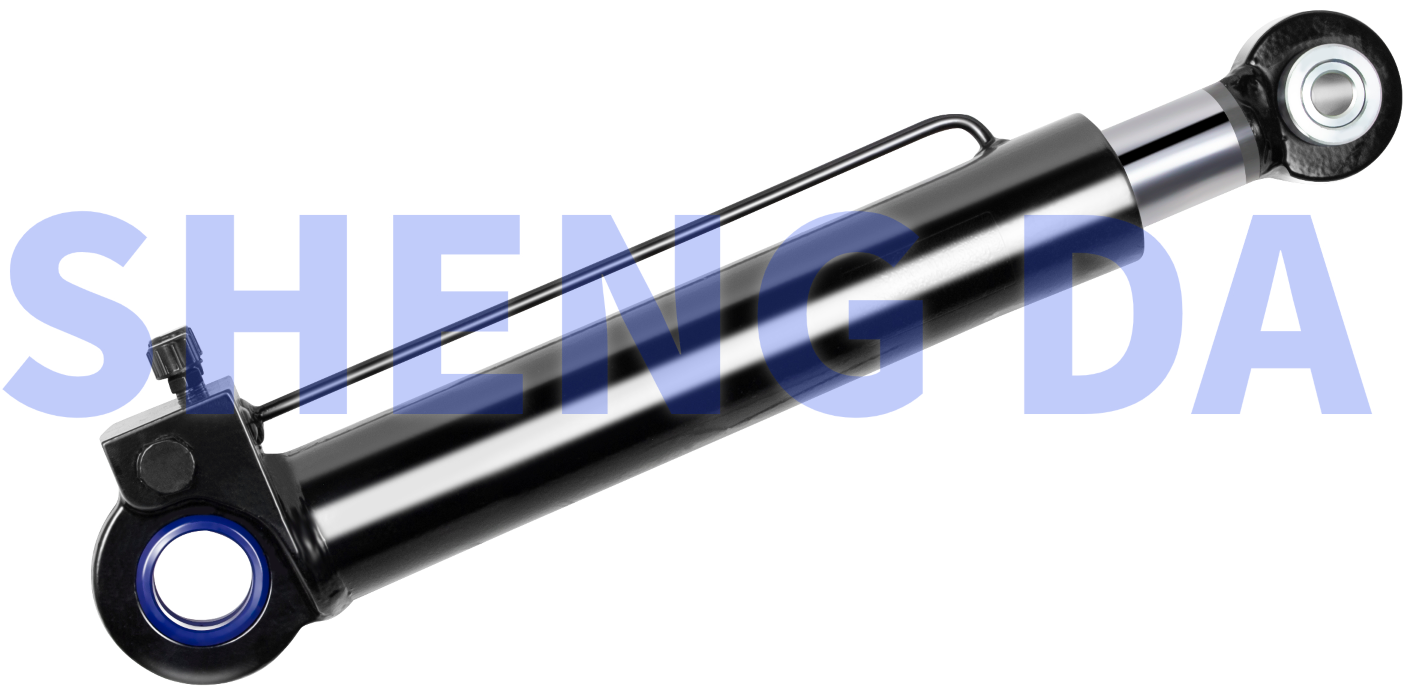

项目	参数	备注
安装距mm	832±3	/
行程mm	576±2	/
上下安装孔mm	上：φ20（+0.5/0）下：φ20（+0.5/0）	/
对外接口	M14x1.5-6g	/
重量kg	10	/

产品型号 : 5003910-C6100

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 东风D760车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

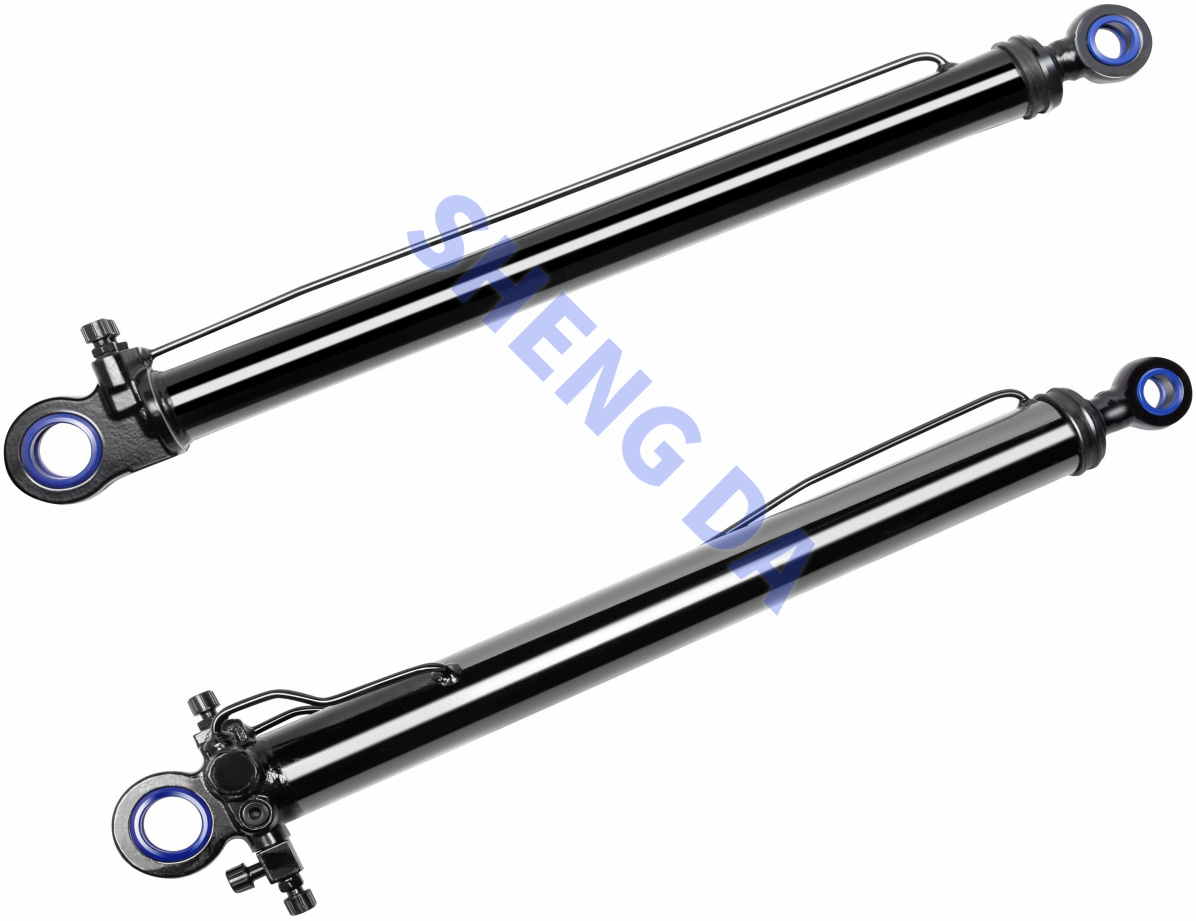

项目	参数	备注
安装距mm	460±3	/
行程mm	220±2	/
上下安装孔mm	上：φ20（+0.5/0）下：φ20（+0.5/0）	/
对外接口	M14x1.5-6g	/
重量kg	7.3	/

产品型号 : GD001

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 东风中卡

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③摆杆式浮动原理，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

项目	参数	备注
安装距mm	712±3	/
行程mm	438±2	/
上下安装孔mm	上：φ20（+0.5/0）下：φ20（+0.5/0）	/
对外接口	M14x1.5-6g	/
重量kg	8.6	/

产品型号 : 5003910-C3101

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 东风D320车型（牵引车、自卸车等）

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②差动式举升油缸，举升时间短，效率高；

③液压式浮动原理，低阻尼，便于整车行驶过程中与驾驶室上下浮动；

④驾驶室翻转角度、过驾驶室重心角度可根据整车设计要求设定；

单作用油缸

项目	参数	备注
安装距mm	320±3	/
行程mm	146±2	/
上下安装孔mm	φ20.5（0/+0.3）	/
对外接口	M14x1.5-6g	/
重量kg	3.9	/

产品型号 : 5003010-C1103、 5003011-C1103

产品描述 : 商用车驾驶室翻转油缸

适用车型 : 中卡（东风天锦系列），驾驶室单回路翻转车型

用途与特征：

①结构简单、工作可靠、装拆方便、易于维修等特点；

②举升时间短，效率高；

③行程小，设有二级机械限位结构；

④柱塞式单作用油缸，重量轻；

⑤驾驶室翻转角度，可根据整车设计要求设定；

拖车挂钩制动主缸总成

产品型号： 3505010J-0C9000

产品描述： 拖车挂钩制动主缸总成

适用车型： 1-1.5T挂车

应用场景：

用途与特征：

应用于惯性制动系统，牵引车制动时，将牵引车的惯性冲击转换成液压能，使制动器产生正常制动。牵引车制动时，与牵引车相连的牵引环受到惯性冲击，经牵引减震器缓冲，推动制动主缸活塞产生液压，通过制动管路作用于制动器轮缸，使制动器产生正常制动。

应急制动拉索与牵引车相连，当挂车脱挂后，牵引车拉动应急制动拉索使杠杆在簧片作用下进入锁止状态，杠杆顶住主缸活塞，使制动器实现应急制动。主缸缸径φ25.4mm，主缸行程30mm。
